背景知识

随着我国城市化进程的加快和绿色建筑理念的推广，装配式建筑因其施工效率高、资源消耗低、质量可控等优势，已成为建筑工业化的重要发展方向。然而，由于预制构件之间连接方式较为特殊，传统抗震设计方法在装配式结构中的适应性受到挑战。特别是在地震多发地区，如何提升装配式建筑的整体抗震性能，成为行业亟需解决的关键问题。减隔震技术是一种通过降低地震能量输入、延长结构自振周期、耗散地震能量等方式来提高建筑抗震能力的技术体系，已在现浇结构中广泛应用。近年来，随着高性能材料的发展和节点连接技术的进步，将减隔震技术系统化地应用于装配式建筑，已成为提升其抗震性能的有效路径。

案例正文

本案例围绕“装配式建筑减隔震技术”的研发与工程实践展开，旨在帮助学生理解装配式结构的受力特点与抗震难点，掌握减隔震技术的基本原理及其在装配式建筑中的集成应用，并通过实际工程案例分析其技术经济性与推广价值。

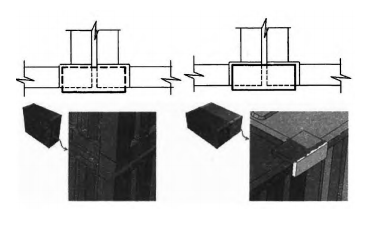

图1焊接连接节点示意图

图2一种螺栓连接节点示意图

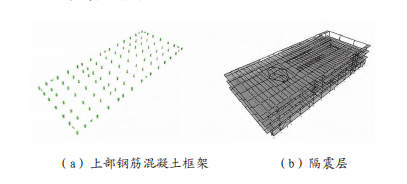

图3隔震方案结构体系组成

一、装配式建筑抗震设计难点分析

装配式混凝土结构主要由预制梁、柱、板、墙等构件组成，通过后浇带、灌浆套筒、螺栓连接等方式实现节点连接。相比现浇结构，其整体性和延性相对较弱，在地震作用下易出现节点破坏、构件脱落等问题。因此，传统的“强柱弱梁、强剪弱弯”设计理念在装配式结构中难以直接适用。

二、减隔震技术的分类与工作原理

减隔震技术主要包括基础隔震、消能减震和结构控制三类：

基础隔震技术：在建筑底部设置隔震支座（如铅芯橡胶支座、滑动支座等），通过延长结构周期、吸收地震能量，显著降低上部结构的地震响应。

消能减震技术：在结构关键部位安装阻尼器（如金属屈服阻尼器、摩擦阻尼器、粘滞阻尼器等），在地震时主动耗散能量，减少结构变形。

结构控制技术：采用主动/半主动控制系统，实时调整结构动力特性，以达到最优抗震效果。

三、装配式建筑减隔震成套技术集成方案

针对装配式建筑的特点，本项目提出一套“基础隔震+消能支撑+节点耗能”三位一体的减隔震成套技术体系，具体包括：

在结构底部设置铅芯橡胶隔震支座，有效隔离地震波向上部结构传递；

在关键楼层或连廊部位布置金属屈服阻尼器，增强局部耗能能力；

对装配式节点进行优化设计，引入可恢复功能连接件（如自复位钢接头），提升节点延性和震后修复能力。

通过数值模拟（ETABS、ABAQUS）和振动台试验验证，该集成方案可使装配式结构在8度设防烈度下，层间位移角降低约40%，地震剪力减少约30%，并具备良好的震后功能保持能力。

四、工程应用与效益分析

该技术已在某高层装配式住宅项目中成功应用。项目采用装配率达75%的PC框架结构，并集成减隔震成套技术。实测数据表明，结构在模拟地震作用下的加速度响应明显降低，且节点连接未出现明显损伤，整体抗震性能满足《建筑抗震设计规范》GB50011要求。

从经济性角度看，虽然初期投入略高于传统装配式结构，但因减少了结构配筋率、降低了构件尺寸要求，且具有更好的震后可修复性，综合全生命周期成本更具优势。

使用效果

通过本案例的学习，学生能够系统掌握装配式建筑在抗震设计中的关键难点，理解传统抗震设计理念在装配式结构中的局限性，并深入学习减隔震技术的基本原理与分类。案例中对基础隔震、消能减震及结构控制三类技术的系统讲解，帮助学生构建起完整的减隔震技术知识体系，提升了其对现代抗震设计理念的理解深度。

案例结合实际工程项目，详细介绍了减隔震技术在高层装配式住宅中的集成应用方案，包括铅芯橡胶隔震支座、金属屈服阻尼器及可恢复功能节点的协同应用。通过数值模拟与振动台试验数据的展示，学生不仅了解了技术方案的理论依据，还掌握了如何通过实验和模拟验证结构性能，增强了其工程分析与解决实际问题的能力。

案例通过对技术经济性的分析，引导学生从全生命周期角度评估减隔震技术的综合效益。学生在学习过程中，能够对比传统装配式结构与集成减隔震技术的初期投入、结构配筋率、构件尺寸变化以及震后修复成本等因素，培养了其从技术与经济双重视角进行决策的能力。

案例使用说明

教学目的

本案例的教学目的在于通过系统讲解装配式建筑在抗震设计中的关键问题与挑战，帮助学生深入理解减隔震技术的基本原理及其在装配式结构中的集成应用。通过案例学习，使学生掌握装配式建筑的受力特性与抗震设计难点，熟悉基础隔震、消能减震及节点耗能等技术的工作机制，提升其结构性能分析与工程实践能力。同时，引导学生从技术经济性角度评估减隔震技术的综合效益，培养其综合思维与科研创新能力，为今后从事相关领域的研究或工程实践打下坚实基础。

教学建议

本案例可采用以下两种方式进行：①在课堂中组织学生分组讨论，请每组代表分别阐述观点后由教师进行点评；②以课后大作业的形式进行布置，教师予以点评。

推荐阅读

为帮助学生进一步拓展知识广度与深度，建议推荐阅读以下书籍与文献：

《建筑抗震设计规范》GB50011-2010（2016年版）、《装配式混凝土结构技术规程》JGJ1-2014、《建筑结构黏滞阻尼减震设计》（张志强李爱群著）、《建筑工程减隔振（震）设计》（李爱群著）。

相关理论

本案例涉及的主要相关理论包括结构动力学基础、抗震设计理念的演变、减隔震技术的工作原理、节点连接与结构整体性理论以及结构性能评估方法。结构动力学理论用于分析地震作用下结构的响应特性，如自振周期、地震输入能量与结构变形关系；抗震设计理念从传统的“延性抗震”逐步发展为基于性能的设计（PBSD）和抗震韧性理念，强调结构在地震后的可恢复性与功能保持能力；减隔震技术则通过基础隔震延长结构周期、消能减震耗散地震能量、结构控制调整动力特性等机制，实现对地震作用的有效控制；节点连接作为装配式结构的关键部位，其构造形式直接影响结构的整体性与耗能能力，涉及滞回耗能、自复位机制等理论；在结构性能评估方面，通过层间位移角、剪力响应、加速度响应等指标，结合振动台试验和数值模拟手段，综合评价减隔震技术的应用效果与结构安全性。

关键知识点

本案例的关键知识点包括：装配式建筑在抗震设计中的主要难点，如节点连接薄弱、整体性和延性不足导致传统抗震设计理念适用性受限；减隔震技术的分类与工作原理，涵盖基础隔震通过延长结构周期和隔离地震能量、消能减震通过阻尼器耗散地震输入能量、以及结构控制通过主动或半主动系统调节结构动力特性；典型减隔震技术在装配式结构中的集成应用方式，如铅芯橡胶支座、金属屈服阻尼器与自复位节点的协同设计；节点构造对结构耗能与恢复能力的影响机制，强调节点的延性与可修复性设计；结构性能评估指标，包括层间位移角、地震剪力、加速度响应及震后功能保持能力；此外，还包括减隔震技术的全生命周期成本分析、数值模拟方法（如ETABS、ABAQUS）与振动台试验验证手段，以及该技术在建筑工业化背景下的发展趋势与工程应用前景。

案例分析思路

本案例的分析思路围绕“问题提出—理论支撑—技术集成—工程验证—综合评价”五个递进环节展开，首先从装配式建筑抗震设计的实际难题出发，剖析其节点连接薄弱、整体性差等导致传统抗震设计理念受限的原因；继而引入减隔震技术的基本原理与分类，结合装配式结构特点提出“基础隔震+消能支撑+节点耗能”三位一体的集成技术方案；随后通过数值模拟与振动台试验对结构在地震作用下的响应进行分析验证，评估其层间位移角、剪力响应、加速度控制等关键性能指标；最后从技术经济性和全生命周期角度对减隔震技术的应用效果进行综合评价，引导学生全面理解该技术在工程实践中的应用逻辑与发展前景。

案例总结

本案例系统介绍了装配式建筑面临的抗震挑战及减隔震成套技术的研发思路与应用实践。通过理论分析、数值模拟与实验验证相结合的方式，展示了减隔震技术在提升装配式结构抗震性能方面的有效性。该技术不仅拓展了装配式建筑的应用范围，也为未来智能建造与韧性城市建设提供了有力支撑。
