背景知识
随着我国交通基础设施的快速发展，桥梁工程在跨越铁路、公路、河流、峡谷等复杂地形时，面临施工环境受限、交通干扰大、安全风险高等问题。传统现浇或拼装施工方法在受限空间中难以实施，亟需一种高效、安全、环保的施工技术。桥梁转体施工技术是一种将桥梁结构在非设计轴线位置预制完成后，通过转动系统将其旋转至预定位置的特殊施工方法。该技术广泛应用于跨越既有交通线路、深谷、水域等难以直接施工的桥梁工程中，具有施工周期短、对既有交通干扰小、施工安全性高等优点。
案例正文
本案例围绕“桥梁转体施工关键技术”的研究与工程实践展开，旨在帮助学生理解桥梁转体施工的基本原理、关键技术体系及其在复杂环境中的应用价值，掌握转体系统设计、施工控制要点及工程实施流程。

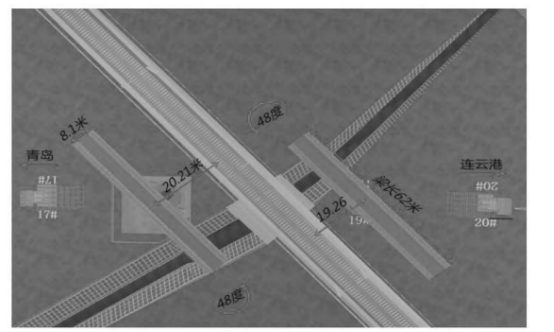

图1 某特大桥转体平面示意图

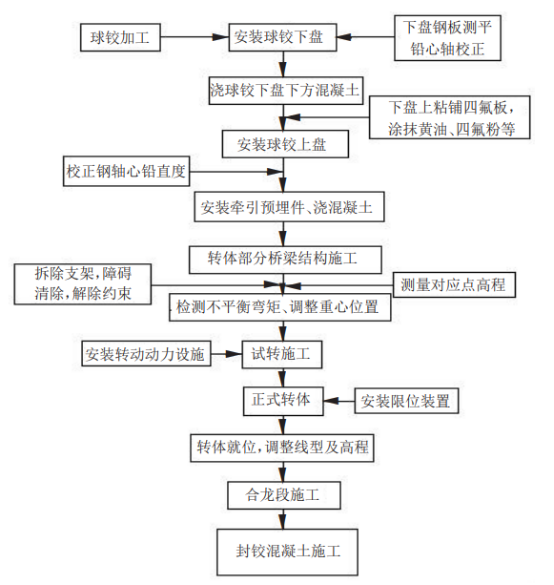

图2转体施工工艺流程

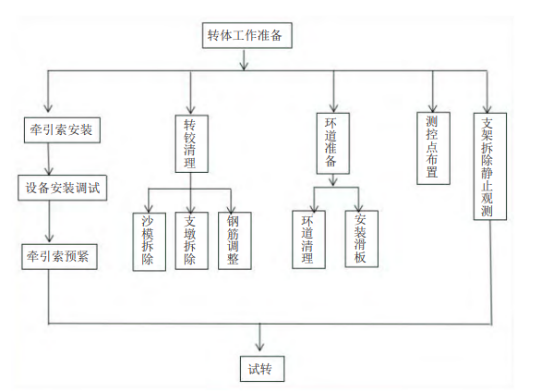

图3转体前的准备工作
图4转体时千斤顶布置
图5上下盘埋设压浆管
一、桥梁转体施工技术分类与原理
根据转体方式的不同，桥梁转体施工可分为竖向转体、水平转体和组合转体三种类型：
水平转体法：适用于跨越铁路、公路等线性障碍，桥梁结构在障碍一侧预制，通过转动系统旋转至设计位置；
竖向转体法：适用于斜拉桥或拱桥，先将主梁或主拱竖直预制，再通过牵引系统旋转至水平状态；
组合转体法：结合水平与竖向转体，用于结构形式复杂、空间受限的桥梁工程。
其核心原理是利用转体支承系统（如球铰、滑道等）和牵引驱动系统（如液压千斤顶、钢绞线牵引等），实现桥梁结构的平稳、精确转动。
二、桥梁转体施工关键技术突破
为实现桥梁结构安全、高效、精准的转体施工，本项目开展了以下关键技术研究：
高承载力球铰设计与制造技术
研究开发了大吨位、低摩擦系数的球铰系统，具备承载力达数万吨，摩擦系数低于0.03，确保转体过程平稳可控。
转体结构临时支撑与平衡控制技术
在转体前设置临时支撑系统，确保结构在转动过程中的稳定性；通过配重设计和重心调整，实现转体过程中结构自平衡。
智能牵引与同步控制系统
采用PLC控制+液压伺服同步牵引系统，实时监测牵引力、转体角度与速度，实现多点同步牵引，确保转体精度控制在毫米级。
转体过程监测与预警平台
集成北斗定位、倾角传感器、应力监测等技术，建立转体全过程数字化监测平台，实时反馈结构状态，提升施工安全性。
三、工程应用实例分析
本技术成功应用于某跨铁路双线斜拉桥工程。该桥主跨160米，采用水平转体法施工，转体总重达3.2万吨，转体角度为75°，跨越繁忙铁路干线，施工窗口期仅有90分钟。
施工过程中，采用自主研发的球铰系统和智能牵引控制系统，实现了转体全过程自动化控制，最终用时78分钟完成精准对接，转体误差控制在±2mm以内，创造了国内同类工程中最大转体重量与最小误差的纪录。
四、技术效益与推广价值
桥梁转体施工技术的成功应用，带来了显著的经济社会效益：
安全效益：大幅减少高空作业和对既有交通线路的干扰，降低施工风险；
经济效益：缩短工期、减少临时支架投入，综合成本降低约20%；
技术效益：推动了桥梁施工向智能化、数字化方向发展；
环保效益：减少施工扬尘、噪音污染，符合绿色施工理念。
目前，该技术已广泛应用于铁路、公路、城市桥梁等工程中，为我国复杂环境下桥梁建设提供了强有力的技术支撑。
使用效果
通过案例中详实的工程背景、施工流程图示及关键技术突破内容，学生能够深入了解桥梁转体施工在复杂环境下的应用背景与实施难点，增强其对土木工程实际问题的理解与分析能力。特别是结合某跨铁路斜拉桥的实际工程应用，使学生对施工组织、技术控制和现场协调有了更直观的认识。
案例详细阐述了球铰系统设计、智能牵引控制、转体平衡与监测预警等关键技术体系，帮助学生建立起完整的桥梁转体施工技术知识框架。同时，通过对技术参数（如承载力、摩擦系数、转体误差等）的分析，提升了学生对工程技术指标的敏感性和应用能力。
案例中所涉及的工程背景具有典型性和挑战性，如跨越繁忙铁路干线、施工窗口期短、转体重量大等。通过引导学生分析问题、思考解决方案，有助于培养其系统思维和工程决策能力，特别是在时间限制、安全控制与精度要求并重的复杂条件下，如何进行多目标优化。
案例中提到的PLC智能控制系统、北斗定位、应力监测等数字化技术，体现了现代桥梁施工向智能化、信息化发展的趋势。通过案例学习，学生能够认识到新兴技术在传统土木工程中的融合应用，激发其对智慧建造、绿色施工等前沿领域的兴趣与探索欲望。
案例使用说明
教学目的
本案例旨在帮助研究生深入理解桥梁转体施工技术的基本原理、关键工艺与工程应用，提升其在复杂环境下桥梁施工的系统认知能力，培养学生分析和解决实际工程问题的能力，同时引导其关注智能建造、绿色施工等现代工程技术发展趋势，增强工程实践与理论结合的综合素养。
教学建议
本案例可采用以下两种方式进行：①在课堂中组织学生分组讨论，请每组代表分别阐述观点后由教师进行点评；②以课后大作业的形式进行布置，教师予以点评。
推荐阅读
本案例推荐阅读案例配套教材和相关参考文献，如《桥梁施工技术手册》（人民交通出版社）、《大跨桥梁转体施工关键技术研究》（《桥梁建设》期刊论文）、《智能牵引系统在桥梁转体中的应用》（《土木工程与管理学报》）等相关文献，以拓展对桥梁转体施工技术体系和最新工程实践的了解。
相关理论
本案例涉及的理论主要包括本案例涉及的主要理论包括结构力学中的平衡与稳定性分析、材料力学中的接触与摩擦理论、控制工程中的PLC与液压伺服控制原理，以及施工组织管理中的进度控制与风险管理方法，是多学科知识在桥梁工程中的综合应用体现。
关键知识点
本案例涉及的知识点包括本案例的关键知识点包括：桥梁转体施工的分类与适用条件、球铰系统的设计与制造要求、转体过程中的平衡控制与牵引同步技术、基于北斗和传感器的数字化监测平台构建，以及转体施工所带来的安全、经济与环保效益分析。
案例分析思路
本案例的分析思路围绕“问题导向—技术解析—工程验证—效益总结”四个层面展开，首先通过桥梁跨越复杂环境所面临的施工难题引出转体技术的应用背景，进而系统解析转体施工的关键技术体系及其协同工作机制，再结合实际工程案例验证技术实施效果与控制精度，最后从安全、经济、技术、环保等角度总结其推广应用价值，帮助学生建立从理论认知到工程实践的完整分析逻辑。
案例总结
本案例系统介绍了桥梁转体施工技术的发展背景、技术原理与关键突破，并通过实际工程案例展示了其在复杂环境下的应用价值。通过理论分析、系统设计与工程验证相结合的方式，体现了现代桥梁施工向智能化、信息化、绿色化方向发展的趋势。
桥梁转体施工技术不仅是我国桥梁建造水平的重要体现，也为未来大跨度、复杂环境下桥梁工程提供了可复制、可推广的解决方案。
