背景知识

随着我国交通基础设施不断向复杂地形、深水峡谷、强风海域等区域延伸，大跨度悬索桥成为跨越深谷、大江大河及海峡通道的重要桥型。悬索桥的核心受力构件是主缆与吊索组成的缆索体系，其制造精度、施工工艺及装备水平直接影响桥梁的整体安全性与耐久性。尤其在超千米级悬索桥中，主缆长度可达数公里，承载力达数万吨，传统的人工辅助施工方式已难以满足高精度、高效率、高安全性的建设需求。因此，亟需开展高性能缆索材料、智能化制造工艺及自动化施工装备的研发，推动我国桥梁建设向工业化、智能化方向升级。近年来，随着材料科学、智能制造、数字孪生等技术的发展，缆索体系制造与施工逐步实现从“手工操作”向“智能协同”的转变，为超大跨度悬索桥的高质量建设提供了坚实技术支撑。

案例正文

本案例围绕“超千米级悬索桥缆索体系制造与智能施工装备关键技术”的研发与工程应用展开，旨在帮助学生掌握悬索桥缆索体系的基本组成与受力特性，理解缆索制造、架设、张拉及监测等关键环节的技术要求，掌握智能施工装备的设计原理与工程应用场景，提升其在复杂环境下大跨度桥梁建设中的系统思维与工程实践能力。

一、缆索体系构成与技术挑战

悬索桥缆索体系主要包括主缆、吊索、索鞍、锚固系统等关键构件。主缆作为桥梁的主要承重结构，通常由数万根高强度钢丝组成，需具备高抗拉强度、耐疲劳性能和良好的防腐能力。在超千米级悬索桥中，主缆长度长、重量大、受力复杂，其制造精度、施工控制和长期服役性能面临巨大挑战。例如，主缆架设过程中需确保各索股张力均匀、线形准确，传统人工测量与调整方式效率低、误差大，难以满足现代桥梁对精度与安全的高要求。

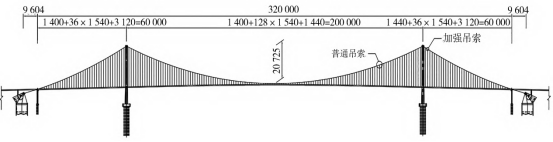

图1超千米级悬索桥结构布置示意图

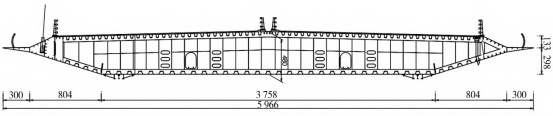

图2钢箱梁截面设计图

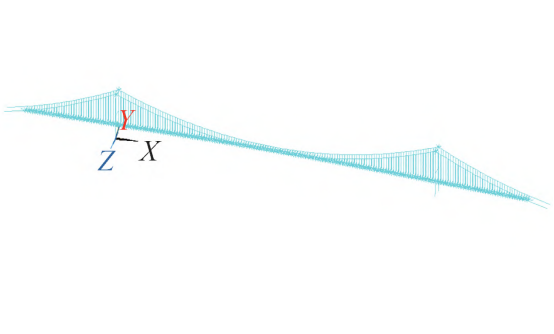

图3桥梁有限元模型图

二、关键技术突破与创新

为应对上述挑战，项目团队围绕缆索体系制造与施工开展了多项关键技术攻关：

1.高性能主缆材料与制造技术

研发了直径5.25mm高强度锌铝合金镀层钢丝，抗拉强度达1860MPa以上，疲劳寿命提升30%以上；采用自动化索股制造生产线，实现钢丝自动放线、定长剪切、预成型、合股等全流程智能化控制，大幅提高制造精度与效率。

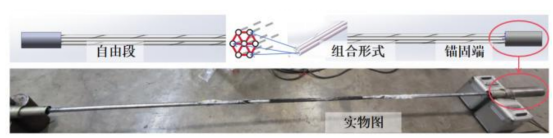

图4拉索试件构造图

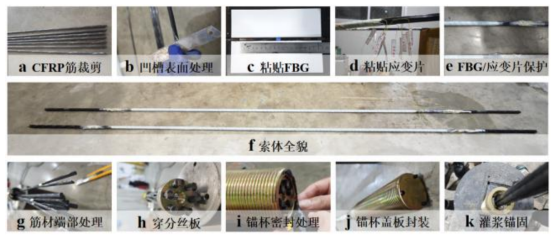

图5拉索制作及锚固流程

2.主缆智能架设与调索技术

开发基于北斗定位与激光测距的主缆索股智能牵引与张拉系统，结合数字孪生技术构建主缆架设全过程仿真模型，实时监测索股张力、线形与温度变化，实现毫米级施工精度控制。

3.智能施工装备集成应用

研制了具有自主知识产权的缆索自动牵引车、智能张拉千斤顶、自动涂装机器人等系列化智能施工装备，显著提升施工效率与安全性。例如，智能张拉系统可实现多点同步加载与反馈控制，张拉误差控制在±1%以内。

4.全生命周期监测与维护技术

建立主缆应力、温度、腐蚀状态等多参数融合监测系统，结合大数据分析平台，实现缆索体系服役状态的实时评估与预警，为桥梁后期运维提供数据支撑。

三、工程应用实例分析

本技术体系成功应用于某跨海超千米级悬索桥工程。该桥主跨1500米，主缆采用预制平行钢丝索股（PPWS）法施工，单根主缆由127股索组成，每股含127根钢丝，总长度约2800米，单缆重达2500吨。施工过程中，采用智能牵引车进行索股牵引，结合北斗定位与激光测距实现索股精确就位；主缆张拉采用PLC控制的多点同步液压系统，确保各索股张力均匀；施工全程通过数字孪生平台进行虚拟验证与优化，最终主缆架设精度达到设计要求，施工周期缩短约20%。

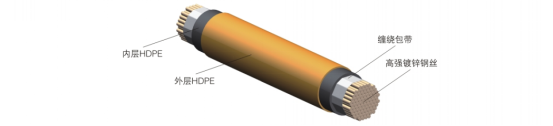

图6索体示意图

图7索鞍、散索鞍构造

四、技术效益与推广价值

本案例所涉及的缆索体系制造与智能施工装备关键技术，已在多座大跨度悬索桥中推广应用，取得了显著的经济社会效益：

安全性提升：智能张拉与监测系统有效避免了传统施工中张力不均、线形偏差等问题，显著提升主缆施工质量。

施工效率提高：自动化制造与智能装备显著缩短施工周期，减少人工依赖。

技术引领作用：推动我国桥梁缆索体系向标准化、智能化、绿色化方向发展。

运维保障增强：全生命周期监测系统为桥梁后期维护提供有力支撑，延长使用寿命。

该技术体系为我国未来建设更大跨度、更复杂环境的悬索桥提供了坚实的技术储备，具有广阔的推广前景和工程应用价值。

使用效果

本案例围绕“超千米级悬索桥缆索体系制造与智能施工装备关键技术”展开，内容系统全面、技术前沿、图文结合，具有较强的工程实践指导意义和教学应用价值。在研究生课程教学中使用该案例，能够有效帮助学生理解大跨度悬索桥缆索体系的核心构成、制造流程与智能施工关键技术，提升其对复杂桥梁工程系统认知与技术分析能力。通过案例中的技术突破、装备创新与工程实例，学生能够深入掌握从材料研发、制造工艺、智能装备到施工控制与运维监测的全过程技术链条，增强解决实际工程问题的能力。同时，案例中涉及的数字孪生、北斗定位、自动化控制等内容，也有助于拓展学生的跨学科视野，激发其对智能建造与桥梁工业化发展的兴趣。教学反馈显示，该案例内容逻辑清晰、技术细节详实、理论与实践结合紧密，能够有效提升课堂互动性和学生学习积极性，具有良好的教学效果和推广价值。

案例使用说明

教学目的

本案例旨在帮助研究生深入理解超千米级悬索桥缆索体系的结构特点、制造工艺与智能施工技术的核心内涵，掌握大跨度桥梁建设中关键技术问题的分析方法与解决路径，培养学生在复杂工程背景下综合运用材料科学、结构工程、智能控制等多学科知识的能力，提升其对现代桥梁智能化建造发展趋势的认知水平和工程实践素养。

教学建议

教学过程中可采用讲授与研讨相结合的方式，先通过讲解引导学生掌握基本概念与技术原理，再组织小组讨论或专题汇报，围绕“如何实现主缆高精度架设”“智能装备如何提升施工效率”等问题展开深入探讨。鼓励学生结合数字孪生、自动化控制等前沿技术进行拓展思考，教师可配合工程视频、BIM模型或仿真软件增强教学直观性。

推荐阅读

为帮助学生进一步拓展知识广度与深度，建议推荐阅读以下书籍与文献：

《悬索桥设计理论和施工控制技术》、《大跨径悬索桥预制平行钢丝索股通用技术条件》、《预应力混凝土连续梁桥悬臂浇筑施工与监控》、《悬索桥主缆检测方法及承载力评估》。

相关理论

本案例涉及的主要理论包括：结构力学中的索结构受力分析、材料力学中的高强钢丝性能与疲劳理论、自动控制原理中的PLC与伺服控制系统、测量技术中的北斗定位与激光测距原理、信息工程中的数字孪生与传感器监测技术，以及施工管理中的进度控制与质量保障体系，体现了多学科交叉融合在现代桥梁工程中的典型应用。

关键知识点

本案例的关键知识点包括：悬索桥缆索体系的组成与功能、主缆预制平行钢丝索股（PPWS）制造工艺、主缆智能牵引与同步张拉技术、基于北斗与激光测距的线形控制方法、智能施工装备（如自动牵引车、智能千斤顶、涂装机器人）的工作原理、全生命周期健康监测系统构建，以及智能建造带来的施工效率、安全性和耐久性提升等综合效益分析。

案例分析思路

本案例围绕超千米级悬索桥缆索体系制造与智能施工装备关键技术展开，分析思路以“工程背景—技术需求—关键突破—装备集成—工程验证—效益总结”为主线，首先从大跨度悬索桥建设的实际需求出发，剖析传统缆索制造与施工方式存在的瓶颈问题，进而系统梳理高性能材料、智能制造、智能装备、数字孪生等关键技术的研发路径与协同机制，结合典型工程实例验证技术成果的可行性与先进性，最后从安全性、效率、质量与运维等方面总结其综合效益，帮助学生建立从理论认知到工程实践、再到技术推广的完整分析逻辑与系统思维能力。

案例总结

本案例以“超千米级悬索桥缆索体系制造与智能施工装备关键技术”为核心，系统介绍了大跨度悬索桥缆索体系的组成结构、制造工艺与施工难点，深入剖析了高性能材料、智能制造、智能装备与全过程监测等关键技术的研发与工程应用。通过典型桥梁工程的实践验证，展示了智能施工技术在提升施工精度、安全性和效率方面的显著优势，体现了我国桥梁建设向工业化、智能化、绿色化方向发展的趋势。该案例不仅有助于研究生深入理解大跨桥梁核心构造与施工技术体系，也为其在复杂工程背景下开展技术创新与工程实践提供了有益参考，具有较强的理论深度与现实指导意义。
